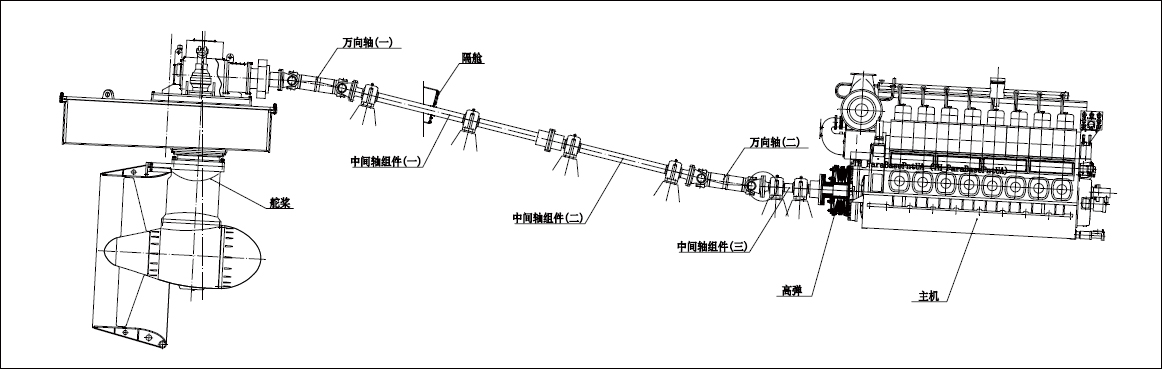

全回转导管舵桨布置图 Azimuth thruster with nozzle arrangement diagram
|

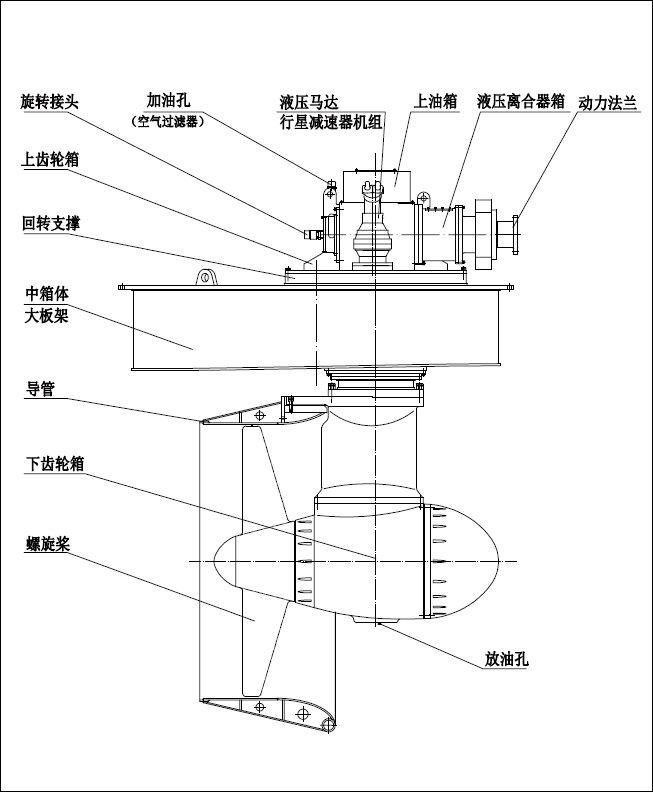

全回转导管舵桨外形图 Azimuth thruster with nozzle outline drawing |

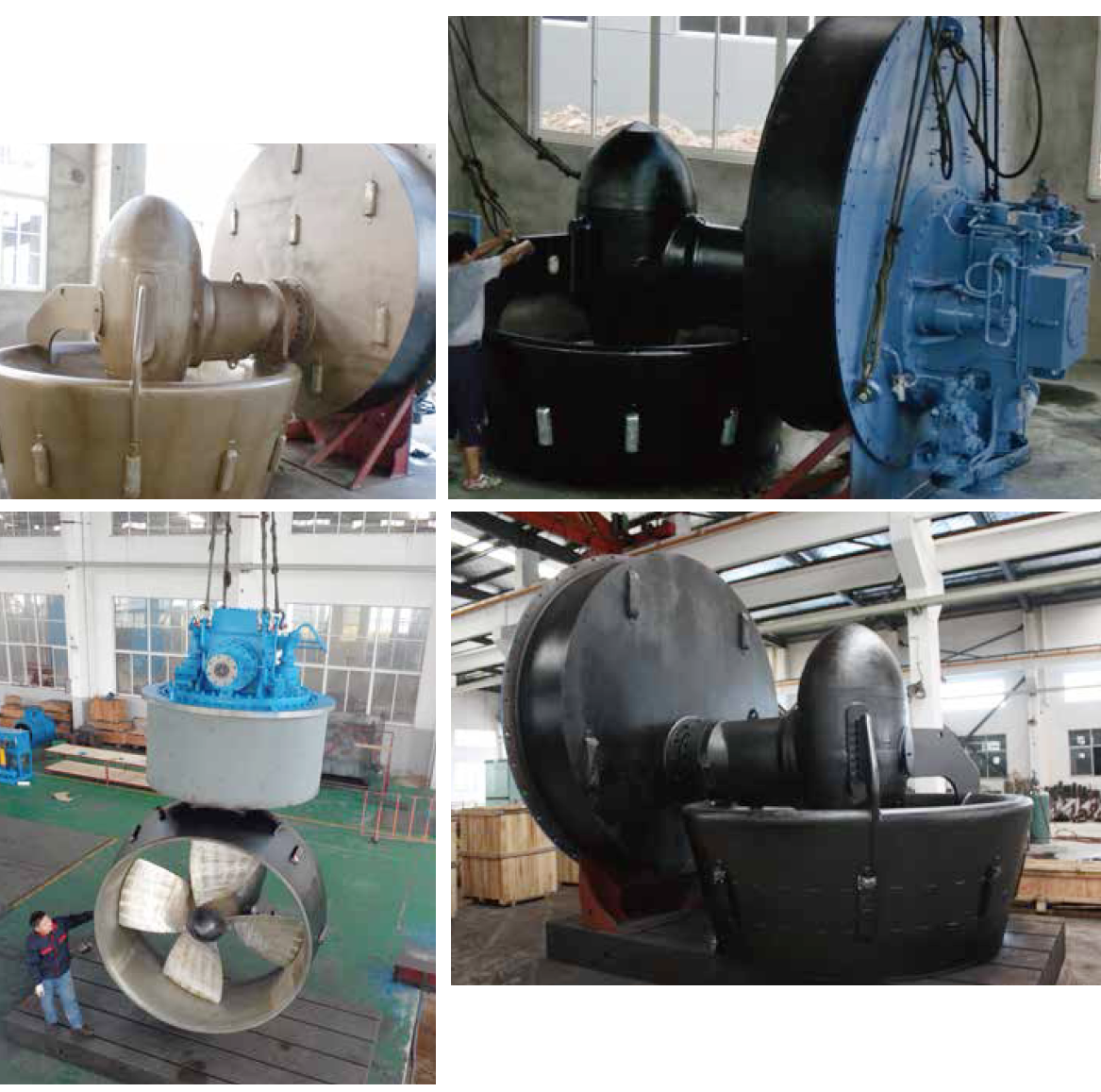

全回转导管舵桨是一种综合了导管螺旋桨与舵机于一体的乙型推进装置，其水下部分可通过360度的自由旋转进行转舵，形成全方位推力。该装置融合了导管螺旋桨的高效与360度舵机的机动灵活的特点，主要应用于机动性能要求高，有施带要求的各种工程船，如港作拖轮、海底布缆作业船、浮动式起重船、海样平台及平台供应船。 |
|
|
|
型号 |
输入功率 |
输入转速 |
减速比 |
螺旋桨尺寸 |
配套柴油主机 |
重量 |
|
RFRP-W300 |
300 |
750 |
2.58 |
1100 |
6160 |
2300 |
|
RFRP-W400 |
400 |
1800 |
2.17 |
1150 |
NTA855-M350 |
2500 |
|
RFRP-W600 |
600 |
1800 |
3.34 |
1280 |
KTA19-M600 |
4200 |
|
RFRP-W1000 |
1000 |
1000 |
2.66 |
1600 |
XCW6200ZC-7 |
6700 |
|
RFRP-W1200 |
1200 |
1800 |
3.05 |
1750 |
KTA38-M1200 |
7000 |
|
RFRP-W1400 |
1400 |
1800 |
3.24 |
1850 |
KTA38-M2 |
8000 |
|
RFRP-W1600 |
1600 |
1000 |
3.23 |
2000 |
CW12V200ZC |
14500 |
|
RFRP-W1800 |
1800 |
1000 |
2.51 |
2100 |
XCW12V200ZC |
18000 |
|
RFRP-W2000 |
2000 |
750 |
2.54 |
2200 |
6250 |
21000 |
|
RFRP-W2400 |
2400 |
825 |
2.997 |
2480 |
LC8250ZLC-2 |
23000 |
|
RFRP-W2600 |
2600 |
1000 |
3.12 |
2500 |
8250 |
23500 |
|
RFRP-W3000 |
3000 |
775 |
3.27 |
2600 |
9L28/32 |
26000 |
|
RFRP-W3200 |
3200 |
800 |
3.25 |
2700 |
7L27/38 |
27500 |
