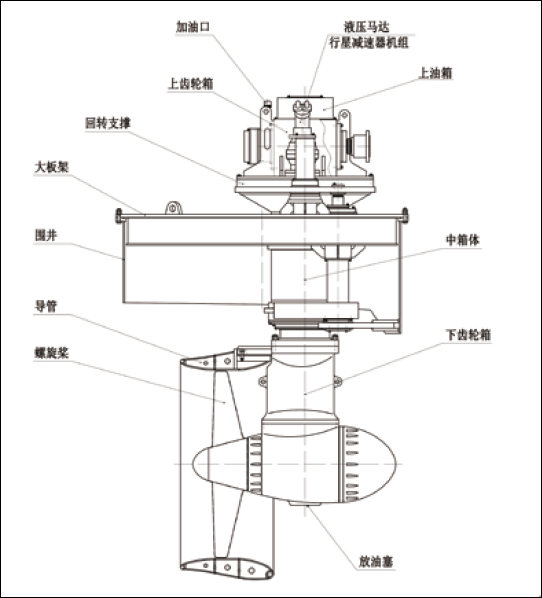

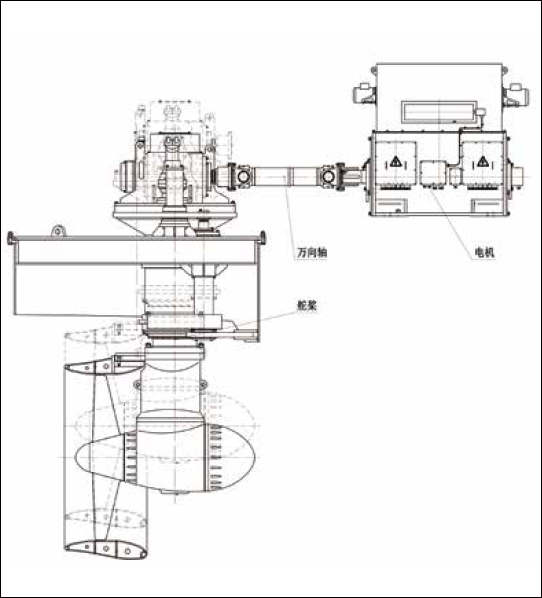

升降式全回转舵浆布置图 Retractable azimuth thruster arrangement diagram	升降式全回转舵桨外形尺寸图 Retractable azimuth thruster outline drawing

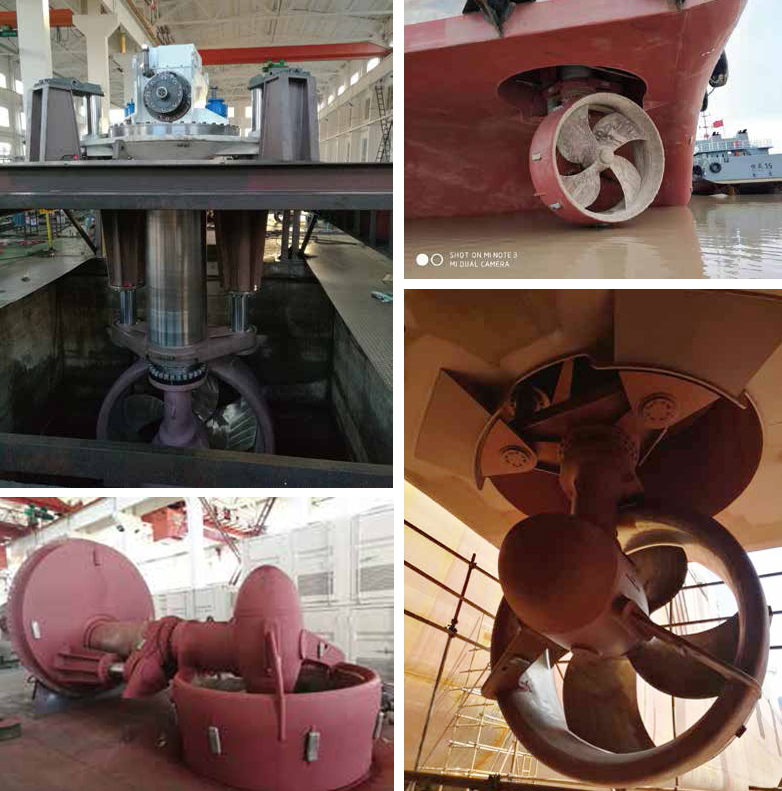

升降式全回转舵浆可以改变桨叶浸深，满足船舶不同吃水的要求。舵桨装置具有升降功能。使用时，在升降机构的作用下，桨叶降低到最低位置。启动动力之后，浆叶旋转，产生推力。不使用时，在升降机构的作用下，桨叶上升到船体基线以上的一定高度，在船舶搁浅时，保护舵桨装置。升降机构由液压油缸伸缩，带动舵浆升降，并采用导轨增加升降过程中舵桨的稳定性。在浆叶产生推力时，导轨还可以增加舵浆下部的刚性，有利于浆叶推力传递到船体上。
